Asistimos desde hace más de un año a una escasez de semiconductores, circuitos integrados o chips (distintas maneras de denominar al protagonista de esta historia). Las razones, tanto de fondo como inmediatas las he ido describiendo en diversos artículos publicados en este blog. Aunque hay muchos fabricantes de chips en el mundo, son muy pocos los que pueden fabricar los chips más avanzados (con la industria aeronáutica o la del automóvil pasa algo similar). En esencia un chip es un dispositivo que incorpora en una única pieza de un semiconductor todos los integrantes de un circuito electrónico: resistencias, condensadores, transistores de diversos tipos, metales de interconexión y capas de aislamiento entre elementos. En el 99% de los chips, el semiconductor es silicio.

Dentro de un chip de última generación. La imagen tomada con un microscopio muestra los diversos niveles de interconexión de los transistores, que se encuentran en la parte inferior del chip, justo debajo del Metal 1. Cada capa metálica es plana y, a medida que nos movemos hacia la parte superior, las capas se hacen más grandes para reducir la resistencia. Entre cada capa hay pequeños cilindros de metal conocidos como vías que se utilizan para conectar dos capas entre sí

Fabricar un chip es un procedimiento extraordinariamente complejo . La tecnología microelectrónica que lo hace posible debe entenderse como el conjunto de reglas de diseño, materiales y procesos que, aplicados en una secuencia determinada, permiten obtener uno de tales dispositivos. Dependiendo de la aplicación concreta a la que se vaya a destinar, el número de pasos tecnológicos que hay que llevar a cabo para su fabricación puede superar ampliamente el número de 1000. De todos ellos, hay uno especialmente crítico: la fotolitografía. Este artículo está dedicado a describir esta tecnología.

Equipo de litografía de una fábrica de chips, Cuando están trabajando a pleno rendimiento, pueden procesar hasta 300 obleas por hora

El proceso de fotolitografía es el más difícil y el que requiere más tiempo. El chip generalmente necesita de 20 a 30 veces de fotolitografía durante el proceso de producción, lo que significa alrededor del 50% del tiempo necesario para fabricarlo. El coste es extremadamente alto, aproximadamente el 30% del precio final del chip se debe al proceso de fotolitografía. En este vídeo se muestra el proceso de fabricación de un chip:

Ver vídeo

1. Algunas cuestiones previas

Etimológicamente, "fotolitografía" significa grabar con luz (fotones) en la piedra, es decir, en una pieza de semiconductor. Este es uno de los pasos esenciales de la fabricación del chip. Con la fotolitografía y mediante el uso de una máscara, se trasladan a la superficie del semiconductor unos patrones geométricos que están delineados en esa máscara, que permiten definir los elementos constitutivos del chip; por ejemplo, las diferentes zonas que conforman los transistores, sus interconexiones, etc.

Utilizando una serie de tratamientos físico-químicos, que veremos más adelante, se “graban” esos patrones en el semiconductor. Por ejemplo, incorporar en ciertas zonas de la oblea de silicio elementos de la tabla periódica que van a modificar sus propiedades eléctricas (acción que se denomina “dopar”), depositar una pista metálica sobre una determinada superficie definida por el patrón geométrico dibujado en la máscara, etc. Con la fotolitografía se crean patrones extremadamente pequeños, tan pequeños como unas pocas decenas de nanómetros. Llevarlo a cabo con éxito requiere una atmósfera en la que no puede haber polvo en suspensión. Esto se logra en las denominadas “Salas Limpias”, un entorno donde el contenido de partículas en la atmósfera se ha eliminado mediante el uso de ventilación forzada.

Los procesos fotolitográficos son el cuello de botella de la tecnología microelectrónica y su avance espectacular es el que ha propiciado, en gran medida, que los tamaños de los elementos integrantes sean tan asombrosamente pequeños. Vamos a ver de manera esquemática las claves de este proceso.

2. Secuencia completa de un proceso de fotolitografía

Un proceso completo de fotolitografía combina varios pasos en secuencia. El procedimiento que describo aquí es esquemático y no entra en ciertos detalles que lo haría demasiado engorroso de seguir para los lectores. Además, describo un proceso de fotolitografía “tradicional”. La más avanzada conocida como EUV (Exttreme Ultra Violet) y dada la importancia que está cobrando, la describiré en varios artículos posteriores.

Los pasos de un proceso fotolitográfico completo son los siguientes:

Secuencia esquemática de un proceso completo de fotolitografía, de izquierda a derecha y de arriba a abajo. Se muestra un corte transversal de una oblea de silicio con los pasos clave del proceso completo. La descripción de los pasos principales está detallada en el texto

 2.1 Limpieza de las obleas de semiconductor

Este es el primer paso que, en el caso del silicio, está muy estandarizado desde hace años, pero es esencial para eliminar cualquier resto de contaminantes de la superficie de la oblea, pues, caso de no eliminarlos, el proceso de fotolitografía se vería seriamente comprometido. La adecuada combinación de ciertos agentes químicos, agua desionizada y control de temperatura permite realizarlo con éxito.

2.2 Oxidación del silicio

Esta es una de las claves de la tecnología microelectrónica, que ha permitido su descomunal desarrollo. En este paso se oxida la superficie del silicio, gracias a lo cual se crea una capa de SiO2 en su superficie. Este material juega un doble papel: actúa como capa protectora de la superficie del silicio y es aislante eléctrico. Se realiza en hornos a temperaturas de 900 ºC-1000 º C, en atmósferas que contienen O2 y/o vapor de H2O.

2.3 Aplicación de una resina sensible a la luz (fotorresina)

A continuación, la oblea con la capa de SiO2 formada, se cubre uniformemente en toda su superficie con una sustancia semilíquida que es sensible a la luz, denominada fotorresina. El proceso se realiza mediante un equipo que hace girar a la oblea a una determinada velocidad para que la fotorresina se extienda con la uniformidad y el espesor requeridos sobre la oblea. La figura ilustra varias etapas del proceso:

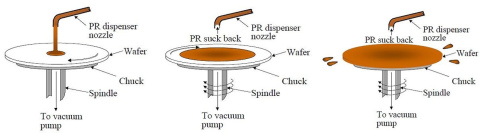

De izquierda a derecha, diversas fases del proceso de recubrimiento de la oblea con fotorresina

Tras la finalización de este paso, la oblea se quedado recubierta de una capa extremadamente plana y uniforme, de un espesor inferior a 0.5 μm. La oblea así recubierta ya está preparada para exponer los motivos geométricos dibujados en una máscara y poder trasladarlos a la oblea.

2.4 Exposición y revelado de la fotorresina

La oblea cubierta con la fotorresina se expone a una intensa luz ultravioleta de una longitud de onda de 193 nm, a través de una máscara en la que se han dibujado con programas de ordenador los motivos a transferir a la oblea. La fotorresina se ilumina a través de las zonas no oscurecidas por el motivo dibujado en la máscara, mientras que no recibe luz en las zonas donde la máscara es opaca. La exposición a la luz provoca cambios químicos en la fotorresina que la hacen muy endeble, permitiendo eliminar fácilmente las zonas iluminadas con una disolución especial, llamada "revelador".

Imagen de una máscara de fotolitografía

A continuación, se somete al conjunto oblea+SiO2+fotorresina iluminada a un calentamiento que permite “ablandar” las partes de la fotorresina que fueron iluminadas. Entonces se somete a un agente químico que elimina de resina iluminada. De esta forma, la oblea queda recubierta de fotorresina en algunas zonas, las que están debajo de las zonas no iluminadas.

Hemos de detenernos en el proceso de exposición de la máscara a la oblea recubierta de fotorresina. Este se realiza en la actualidad mediante un sistema de proyección, conocido por su terminología en inglés como “Step and Repeat”. Con ese sistema el motivo delineado en la máscara se expone secuencialmente en diferentes zonas de la superficie de la oblea que van a formar los chips finales.Téngase en cuenta que de cada oblea se pueden obtener 50-100 chips idénticos. Con este procedimiento, se repite el proceso de exposición tantas veces cuantos chips se vayan a obtener en cada oblea, tal y como muestra la siguiente imagen:

Izquierda: Exposición de la máscara a la oblea recubierta con fotorresina. Derecha: Sistema de proyección de la máscara sobre la oblea de silicio

 2.5 Grabado

En el grabado, que en realidad es un proceso de comido selectivo, un agente químico líquido ("húmedo") o un plasma ("seco") elimina la capa de SiO2 de la oblea de silicio de aquellas zonas que no han quedado protegidas por la fotorresina. De esta forma, el patrón geométrico de la máscara se traslada con la mayor fidelidad a la oblea de semiconductor. Este es uno de los pasos más críticos del proceso global

2.6 Eliminación de fotorresina

Cuando ya no se necesite la fotorresina, ésta debe retirarse del SiO2 mediante un nuevo proceso de disolución y eliminación. En este momento, la oblea está preparada para el siguiente proceso de fabricación que, en sus primeros pasos, puede consistir en incorporar ciertos elementos químicos a las zonas del silicio no recubiertas con el SiO2, lo que hemos denominado antes “dopado”. En la imagen se puede apreciar cómo, tras un proceso de fotolitografía, la superficie de silicio que ha quedado sin el SiO2 ya puede recibir elementos químicos dopantes, representados en la imagen por una zona coloreada en verde:

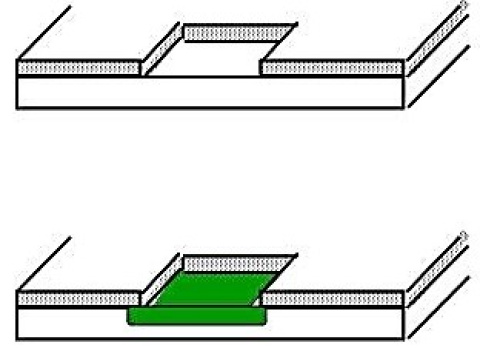

Resultado final de un proceso de fotolitografía. La zona que quedó desprovista de la capa de SiO2 está lista para recibir nuevos elementos químicos (dopado) en la zona coloreada en verde

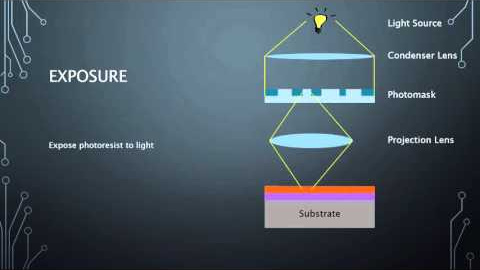

En este vídeo se puede ver el proceso completo de fotolitografía:

Ver vídeo

Uno de los muchos detalles críticos del proceso global de fotolitografía, es que la atmósfera en la que se realiza toda la secuencia debe ser extremadamente pura, pues de no ser así, las partículas de polvo presentes en el ambiente de trabajo pueden interferir con el proceso, causando errores en la transferencia de los motivos geométricos, invalidando el circuito final. Lo muestra la imagen

Consecuencias de los posibles fallos de un proceso fotolitográfico debido a la presencia de partículas en el ambiente: 1.- Agujeros en una pista de metalización, 2.- Estrechamiento de una pista, 3.- Rotura de una pista, que provoca un circuito abierto

Tras un proceso fotolitográfico, se suceden otros (dopado, metalización, etc.) que requerirán a su vez de nuevos pasos de fotolitografía. En los chips más avanzados, la fotolitografía puede tener que realizarse más de 50 veces.

En próximos artículos analizaré las peculiaridades de la litografía de Ultra Violeta Extremo, la tecnología más sofisticada que hay en estos momentos en el mercado.
